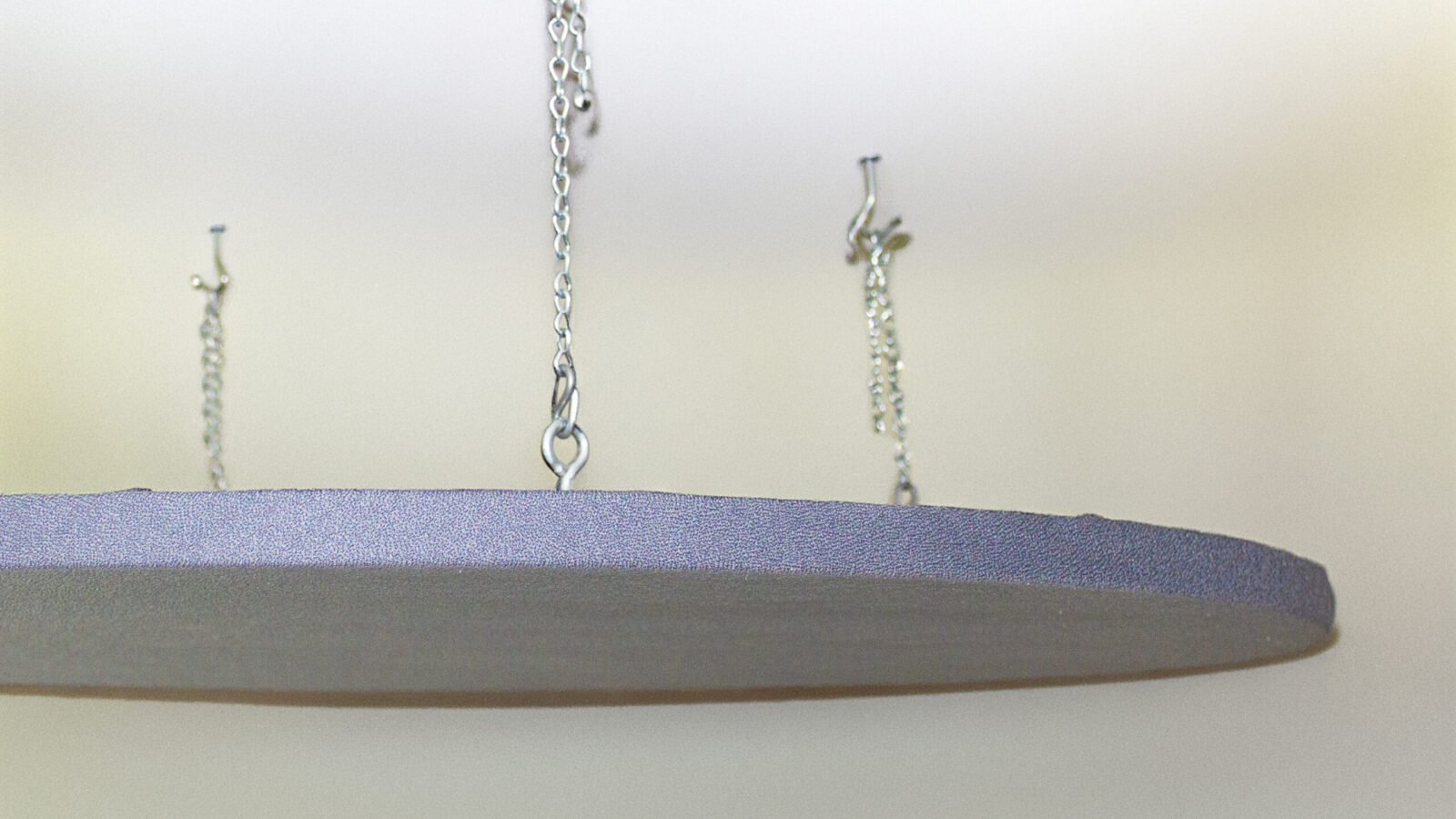

Na maioria das salas e home studios, o teto é a maior superfície refletora que ninguém trata: liso e pintado, ele devolve uma reflexão forte logo depois do som direto. A nuvem acústica resolve isso sem obra: é um painel absorvente pendurado horizontalmente, a alguns centímetros do teto, bem no caminho dessa reflexão. Parece simples, e é, desde que você acerte três coisas: onde pendurar, a que distância do teto e como prender com segurança.
O que a nuvem faz (e o que ela não faz)
A nuvem existe para cuidar da primeira reflexão do teto, que soma ao som direto com um pequeno atraso e pode borrar a imagem estéreo e a clareza dos diálogos. Ela não isola barulho do vizinho nem resolve os graves embolados dos modos de sala.
A Ecophon, fabricante sueca de forros acústicos, é direta no seu guia técnico sobre painéis suspensos: um forro contínuo, de parede a parede, costuma ser mais eficiente que elementos suspensos, sobretudo em baixas frequências.
Onde pendurar: o ponto de reflexão
O ponto de reflexão no teto fica onde um espelho, colado ali, mostraria o tweeter para quem está sentado na posição de escuta. O truque do espelho funciona no teto também. Uma pessoa senta no lugar de ouvir e outra desliza um espelho pelo teto com um cabo de vassoura, marcando onde cada tweeter aparece.
Também dá para calcular pelo método da fonte-imagem. Considere o pé-direito H, a altura do tweeter hc, a altura dos ouvidos ho e a distância horizontal d entre caixa e ouvinte. O ponto de reflexão fica a x = d × (H − hc) ÷ [(H − hc) + (H − ho)] da caixa. Um exemplo: teto de 2,60 m, tweeter a 1,00 m, ouvido a 1,10 m e 2,50 m de distância. A conta dá 2,50 × 1,60 ÷ 3,10, ou seja, cerca de 1,29 m da caixa, um pouco depois do meio do caminho. Num setup estéreo, há dois pontos, um por caixa. Por isso, a nuvem costuma ocupar a faixa entre as duas linhas caixa–ouvinte, com folga para os lados e para a frente.
Na mesa de home studio, com monitores perto, os pontos caem mais próximos dos monitores, entre eles e sua cabeça. Pendurar o painel bem em cima da cadeira é o erro mais comum.
Atenção ao Dolby Atmos com up-firing
Se a soundbar ou as caixas têm alto-falantes que disparam para cima (Atmos enabled), o efeito depende da reflexão no teto. Absorver esse trecho anula o canal de altura. Mantenha refletivo o ponto onde o som rebate, como detalhamos no guia de caixas de altura Dolby Atmos, e trate o restante.
Espessura e distância do teto: por que o vão de ar importa
O material clássico é lã de rocha ou de vidro rígida, revestida em tecido. A ficha da Owens Corning para as placas 706/707 mostra o padrão: a placa 707 de 50 mm, colada numa superfície sólida (montagem Tipo A da ASTM C423), tem NRC 1,05. Mas ela absorve só 0,16 em 125 Hz, contra 0,82 em 250 Hz. (valores acima de 1 vêm do efeito de borda no ensaio).
Afastar o painel do teto ajuda nos médios-graves. A ficha do forro Ecophon Master A, ensaiado pela EN ISO 354, traz a mesma placa de 40 mm em duas alturas de montagem. Com 50 mm de altura total (cerca de 1 cm de ar atrás), o coeficiente prático é 0,20 em 125 Hz e 0,70 em 250 Hz. Com 200 mm de altura total, sobe para 0,60 e 0,95. Na prática doméstica:
- 50 mm de lã de rocha/vidro já dá conta de médios e agudos da reflexão;
- vão de 10 a 20 cm entre painel e teto melhora a absorção abaixo de 500 Hz sem custo extra de material;
- espuma fina colada direto no teto trata quase só agudos. Explicamos os limites em espuma acústica funciona?
Confira a altura livre: com pé-direito de 2,60 m, um painel de 5 cm a 20 cm do teto fica a cerca de 2,35 m do chão.
Tamanho, formato e quantos painéis
Painéis suspensos absorvem pelas duas faces e pelas bordas. Por isso, a ISO 354 os classifica pela área de absorção equivalente por unidade (m² sabin), e não por coeficiente α, como explica o mesmo guia da Ecophon. Painéis pequenos também perdem eficiência em baixas frequências por difração. Duas consequências práticas:
- prefira um painel grande (por exemplo, 120 x 60 cm ou maior) ou dois lado a lado cobrindo os dois pontos de reflexão, em vez de vários quadradinhos espalhados;
- se for montar um conjunto, a Ecophon informa que, com cerca de 500 mm ou mais entre as unidades, cada uma rende como se estivesse sozinha. Mais perto do que isso, a absorção por unidade cai um pouco.
Como pendurar com segurança
Peso é volume × densidade: um painel de 124 x 64 x 5 cm de lã de 64 kg/m³ tem cerca de 2,5 kg só de lã. mais moldura e tecido. É pouco, mas fica sobre a cabeça de alguém:
- em laje de concreto, use bucha e gancho ou olhal adequados à furadeira e ao concreto, com pelo menos quatro pontos;
- em forro de gesso, não pendure no gesso sem fixador próprio para cavidade; o ideal é ancorar na estrutura ou na laje acima;
- cabo de aço com regulador facilita nivelar;
- a lã deve estar totalmente envelopada em tecido, para não soltar fibras, e longe de lâmpadas que esquentem.
Quem prefere fazer o painel encontra o passo a passo em como construir painel acústico DIY.
Como saber se funcionou
Meça antes e depois com o REW e um microfone de medição, olhando a resposta ao impulso (ETC). A reflexão do teto aparece alguns milissegundos depois do som direto e deve cair visivelmente depois da instalação. Se a sala ainda soa "viva", combine com o tratamento das paredes laterais e da parede traseira, como mostramos em tratar acústica do home theater sem obra.
Fontes
- Ecophon — Knowledge Guide: Sound absorption, free-hanging units vs. full ceiling (PDF)
- Ecophon — ficha técnica Master A, absorção por altura de montagem (PDF)
- Owens Corning — Product Data Sheet Fiberglas 700 Series, Types 706 e 707 (PDF)
