Dolby Atmos sem caixas de altura é só surround com marketing. O que faz o helicóptero passar por cima da sua cabeça e a chuva cair “do teto” é a camada de canais elevados, o terceiro número em siglas como 5.1.2 ou 7.1.4. Este guia é sobre home theater com receiver e caixas separadas (se o seu caso é soundbar, temos um guia específico sobre Atmos em soundbars). A seguir, as três opções — teto, parede e up-firing — e como posicionar cada uma.
Entendendo a nomenclatura: 5.1.2, 5.1.4, 7.1.4
O primeiro número é a quantidade de caixas no nível do ouvido (frontais, central e surrounds), o segundo é o número de subwoofers e o terceiro é o de caixas de altura. Segundo a própria Dolby, um 5.1.2 tem cinco caixas principais, um subwoofer e duas caixas elevadas; um 5.1.4 soma quatro elevadas; e o 7.1.4 acrescenta surrounds traseiros e mantém quatro no alto.
Dois canais de altura já transformam a experiência, mas com quatro o som realmente “se move” de frente para trás sobre você. Na nossa opinião, 5.1.4 vale mais que 7.1.2.
Quantos canais o receiver precisa ter
Cada caixa passiva precisa de um canal amplificado. A conta é simples:
- 5.1.2: 7 canais de amplificação (o mínimo para Atmos “de verdade”).
- 5.1.4 ou 7.1.2: 9 canais.
- 7.1.4: 11 canais — ou um receiver que processe 11 canais e tenha saídas de pré (pre-outs) para um amplificador externo de dois canais.
Confira na ficha técnica a diferença entre “canais amplificados” e “canais de processamento”. E, no menu de configuração, declare corretamente o tipo de caixa de altura (Top Front, Top Middle, Front Height ou “Dolby Enabled”), porque o receiver trata cada uma de um jeito.
Opção 1: caixas de embutir no teto (a melhor, se der para instalar)
É a solução de referência da Dolby. As diretrizes de instalação da empresa pedem que as caixas elevadas fiquem, em relação ao ouvinte, em um ângulo de elevação ideal de 45°, aceitando de 30° a 55°, e com separação lateral parecida com a das frontais (cerca de ±30°).
- Em 5.1.4 / 7.1.4: um par “Top Front” à frente do sofá e um par “Top Rear” atrás, ambos por volta de 45° de elevação.
- Em 5.1.2 / 7.1.2: um único par “Top Middle”, logo acima ou um pouco à frente da posição de escuta.
A Polk resume outra regra útil: as caixas no teto devem estar a uma altura de duas a três vezes a altura das caixas no nível do ouvido. Com pé-direito abaixo de uns 2,30 m, os ângulos ficam agudos demais e o efeito perde força — aí vale considerar parede ou up-firing.
Na hora de escolher, prefira modelos com tweeter ou woofer direcionável, que permitem apontar o som para o sofá mesmo quando a posição no gesso não é perfeita. A Klipsch CDT-3650-C II, por exemplo, tem woofer de 6,5″ que gira 360° e inclina 15° em qualquer direção, com tweeter de compressão em corneta Tractrix, segundo o fabricante. A Polk RC80i, com woofer de 8″, é um clássico de embutir com bom custo por par.
Opção 2: caixas de parede elevadas
Para quem aluga ou não pode mexer no forro, caixas presas no alto da parede (as “Front Height” ou “Rear Height”) são um meio-termo honesto. Elas ficam acima das frontais e surrounds, apontadas levemente para baixo, rumo à posição de escuta. O efeito “em cima da cabeça” é menos convincente que o do teto, mas a altura é real. A Klipsch R-41SA, que serve como módulo ou caixa de parede, dá flexibilidade.
Opção 3: módulos up-firing (Dolby Atmos Enabled)

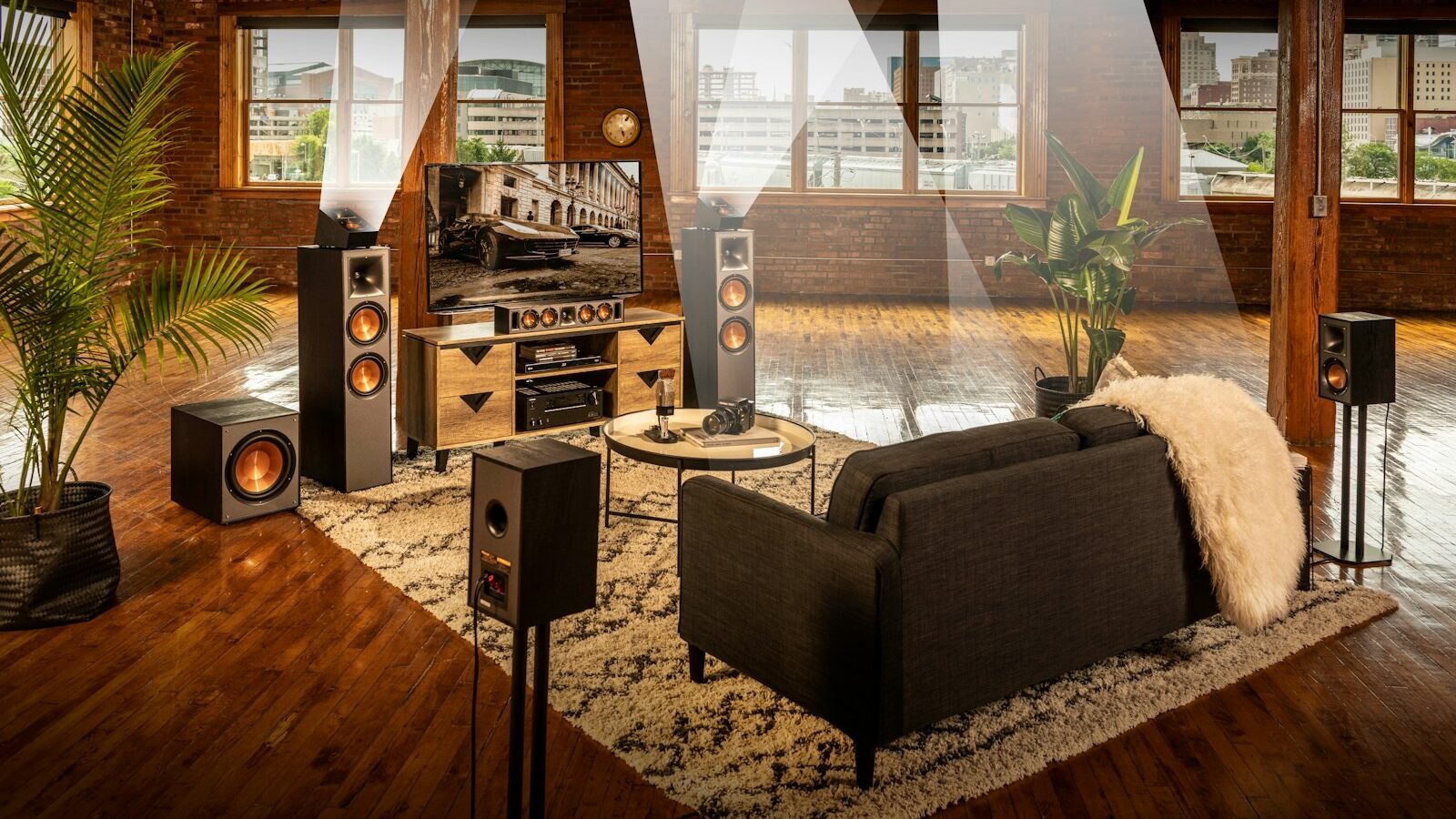

São caixas inclinadas que você apoia sobre as frontais (e, em 5.1.4, sobre os surrounds) e que disparam som para o teto, que o reflete de volta até você. Funcionam — mas com condições. Segundo a Dolby, o teto deve ser plano (nada de teto inclinado ou abobadado), feito de material rígido e refletivo (gesso, alvenaria, madeira) e ter entre 2,3 m e 4,3 m; a Polk é mais conservadora e fala em 2,3 m a 3,7 m como faixa ideal.
Outras dicas dos fabricantes:
- Coloque os módulos na altura do ouvido ou um pouco acima, sem passar da metade da altura da parede.
- Se usar só um par, ele vai nas frontais esquerda e direita.
- Sancas, vigas e forro acústico absorvente atrapalham a reflexão.
Os exemplos mais fáceis de achar no Brasil: Klipsch R-41SA (woofer de 4″ e tweeter em corneta Tractrix 90×90°, com inclinação de 21°, segundo a Klipsch), Klipsch RP-140SA (da linha Reference Premiere), ELAC Debut 2.0 A4.2 (driver concêntrico com woofer de aramida de 4″ e tweeter de 0,5″) e Polk Monitor XT90, feito para encaixar sobre as caixas da linha Monitor XT ou ir para a parede.
Então, qual escolher?
Nossa ordem de preferência é clara: teto > parede > up-firing. Reformando? Passe cabo para quatro pontos no forro agora, mesmo que instale as caixas depois. Se a sala é alugada e o teto é plano e baixo-médio (2,40 m a 2,80 m, o padrão dos apartamentos brasileiros), módulos up-firing são uma escolha perfeitamente razoável. Se o teto é alto, inclinado ou cheio de sancas, esqueça up-firing e vá de parede.
Depois de instalar, rode a calibração automática do receiver (Audyssey, YPAO, Dirac) e confira os níveis dos canais de altura.
