O subwoofer chegou, o módulo está no porta-malas e, na hora de ligar, aparecem quatro terminais em vez de dois. É aqui que muita instalação dá errado: o dono liga as duas bobinas de qualquer jeito, o módulo enxerga 1 ohm quando foi feito para 2, entra em proteção ou esquenta até desistir. Entender bobina simples, bobina dupla e impedância final não exige diploma de engenharia, só um pouco de aritmética e atenção ao que está escrito no ímã. Este guia explica a lógica, mostra as combinações mais comuns e ajuda a escolher o alto-falante certo para o módulo que você já tem, ou o contrário.
O número no ímã é por bobina

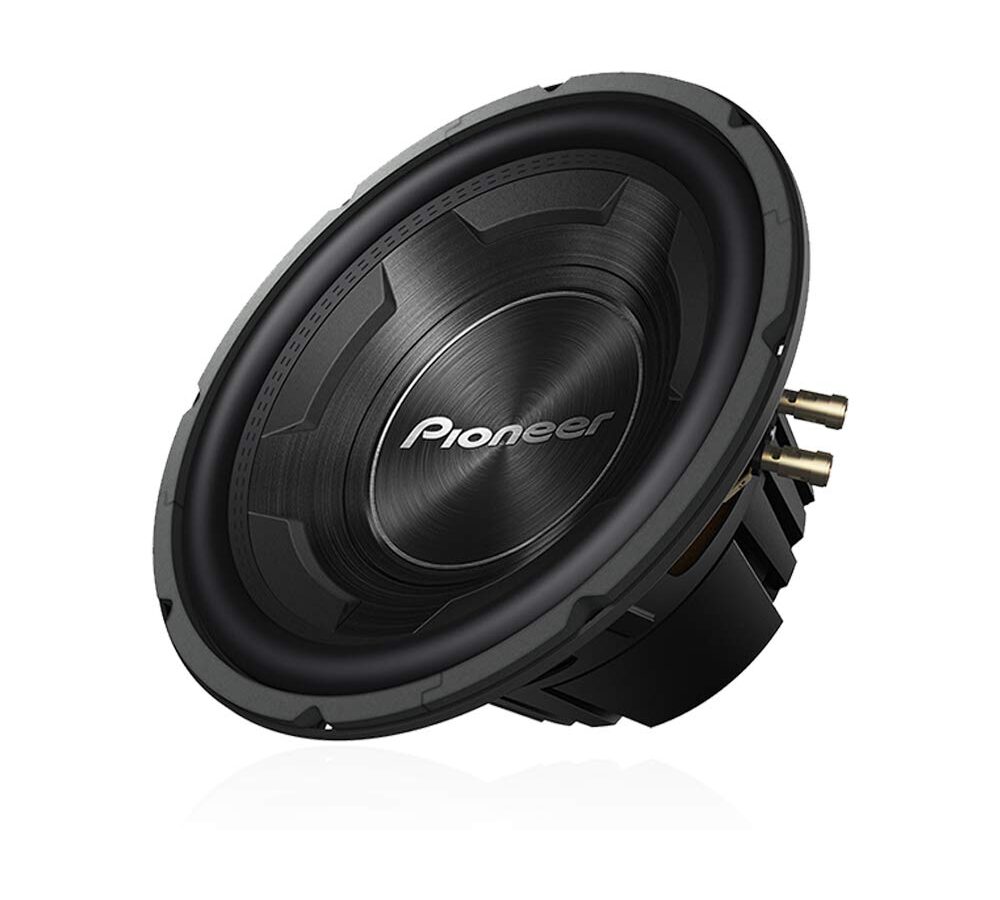

Comece pela regra que mais confunde: em subwoofer de bobina dupla, a impedância impressa vale para cada bobina, não para o conjunto. O Pioneer TS-W3090BR, por exemplo, traz no ímã “Bobina Dupla 4 Ω”, e anúncios de varejistas brasileiros descrevem o mesmo modelo como “2×4 ohms” ou “2 ou 8 ohms”. As três formas dizem a mesma coisa: são duas bobinas de 4 ohms, que podem virar 2 ou 8 ohms conforme a ligação.
A Rockford Fosgate resume o princípio no manual da linha Power DVC: como cada bobina de um alto-falante DVC tem sua própria impedância, mudar a ligação dá um leque de cargas possíveis, em série, paralelo ou série-paralelo, para casar com o sistema.
Série e paralelo, na prática
Ligação em série
As bobinas ficam uma atrás da outra: o positivo do módulo vai ao positivo da bobina 1, o negativo da bobina 1 vai ao positivo da bobina 2, e o negativo da bobina 2 volta ao negativo do módulo. As impedâncias se somam. Duas bobinas de 4 ohms viram 8 ohms; duas de 2 ohms viram 4 ohms.
Ligação em paralelo
Positivo com positivo, negativo com negativo, e o par vai ao canal do módulo. Com bobinas iguais, a impedância cai pela metade: 4+4 vira 2 ohms; 2+2 vira 1 ohm. Para valores diferentes vale a fórmula do inverso da soma dos inversos, mas, no mundo real, misturar bobinas ou alto-falantes diferentes num mesmo canal é pedir problema.
As combinações mais comuns
- Um sub de bobina simples de 4 ohms: 4 ohms, sem escolha.
- Um sub de bobina dupla 4+4: 8 ohms em série ou 2 ohms em paralelo.
- Um sub de bobina dupla 2+2: 4 ohms em série ou 1 ohm em paralelo.
- Dois subs de bobina simples de 4 ohms: 2 ohms em paralelo ou 8 ohms em série.
- Dois subs 4+4: bobinas de cada um em série (8 ohms por sub) e os dois subs em paralelo dão 4 ohms; bobinas em paralelo (2 ohms por sub) e subs em paralelo dão 1 ohm.
Percebeu a armadilha? Não existe ligação que transforme um único 4+4 em 4 ohms, nem um único 2+2 em 2 ohms. Por isso escolher a versão certa (D2 ou D4, na nomenclatura de muitos fabricantes) antes de comprar faz diferença.
Como casar com o módulo
Todo amplificador tem uma impedância mínima estável, e a potência RMS da ficha é sempre declarada numa impedância específica. Um módulo mono “1.000 W RMS em 2 ohms” vai entregar menos em 4 ohms e pode não aceitar 1 ohm. Por isso a conta é feita de trás para frente:
- Descubra a impedância em que o módulo rende o que você quer e confirme que ela não está abaixo do mínimo que o fabricante aceita.
- Escolha o sub (ou o par) cuja ligação chega exatamente nesse valor. Módulo de 2 ohms e um sub só? Bobina dupla 4+4 em paralelo. Módulo de 4 ohms e um sub só? Bobina simples de 4 ohms ou dupla 2+2 em série.
- Ligar acima da impedância ideal é seguro, apenas rende menos. Ligar abaixo do mínimo é o caminho para proteção, superaquecimento e garantia negada.
Detalhamos a leitura de potência, canais e bitola no guia de como escolher módulo amplificador automotivo. Depois de ligar, ajuste o ganho com método, como explicamos em como ajustar o ganho do módulo com multímetro.
Confira com o multímetro
Antes de ligar o módulo, meça a resistência nos fios que vão ao canal, com o som desligado. O multímetro lê a resistência em corrente contínua, que fica sempre um pouco abaixo da impedância nominal. Se a ligação 4+4 em paralelo marcar perto de 8 em vez de perto de 2, alguma bobina ficou de fora ou em série por engano. Confira também a polaridade: as duas bobinas precisam trabalhar em fase, senão uma empurra o cone para um lado enquanto a outra puxa para o outro.
Caixa selada ou dutada?
A ligação define a carga elétrica; a caixa define como o grave sai. O manual da Rockford Fosgate lista as vantagens de cada tipo. Caixa selada: menor, resposta mais linear, alta capacidade de potência em todas as frequências, sem ruído de duto. Caixa dutada: mais volume médio de saída, grave profundo com menos potência, mas resposta menos linear e mais energia concentrada na frequência de sintonia.
Na prática, o volume recomendado pelo fabricante é a informação mais importante. Para o Pioneer TS-W3060BR, fichas de varejistas que reproduzem os dados da marca indicam 35 litros em caixa selada e 35 ou 50 litros em caixa dutada. Construa em MDF grosso, vede bem as emendas e desconte o volume ocupado pelo próprio alto-falante e pelos reforços. A Rockford recomenda ainda corte ativo de 80 a 100 Hz a 12 dB/oitava para o sub. Nossa preferência, para quem prioriza qualidade, continua sendo a selada; mostramos opções na lista de melhores subwoofers automotivos para caixa selada.
Bobina dupla soa melhor?
Não por si só. Bobina dupla é uma ferramenta de flexibilidade de ligação, não um selo de qualidade. Um sub de bobina simples ligado na impedância certa vai tão bem quanto um DVC. Compre bobina dupla quando ela resolver a conta do seu módulo; caso contrário, a simples é mais fácil de ligar e de acertar.
Onde comprar
- Pioneer TS-W3060BR — Ver na Amazon
- Pioneer TS-W3090BR — Ver na Amazon · Ver no Mercado Livre
O TS-W3060BR é anunciado como bobina simples de 4 ohms; o TS-W3090BR, como bobina dupla de 4 ohms por bobina. Em qualquer marca, confira no anúncio e na etiqueta do ímã a impedância por bobina antes de comprar.
