O botão GAIN do módulo amplificador não é volume, e tratá-lo assim está entre os jeitos mais comuns de queimar alto-falante e tweeter num som automotivo. Ganho no máximo não dá mais potência: só faz o módulo ceifar o sinal antes da hora. Com um multímetro, um arquivo de tom de teste e uma conta de raiz quadrada, dá para achar o ponto certo, sem depender de “ajuste no ouvido”.
O que o ganho faz de verdade

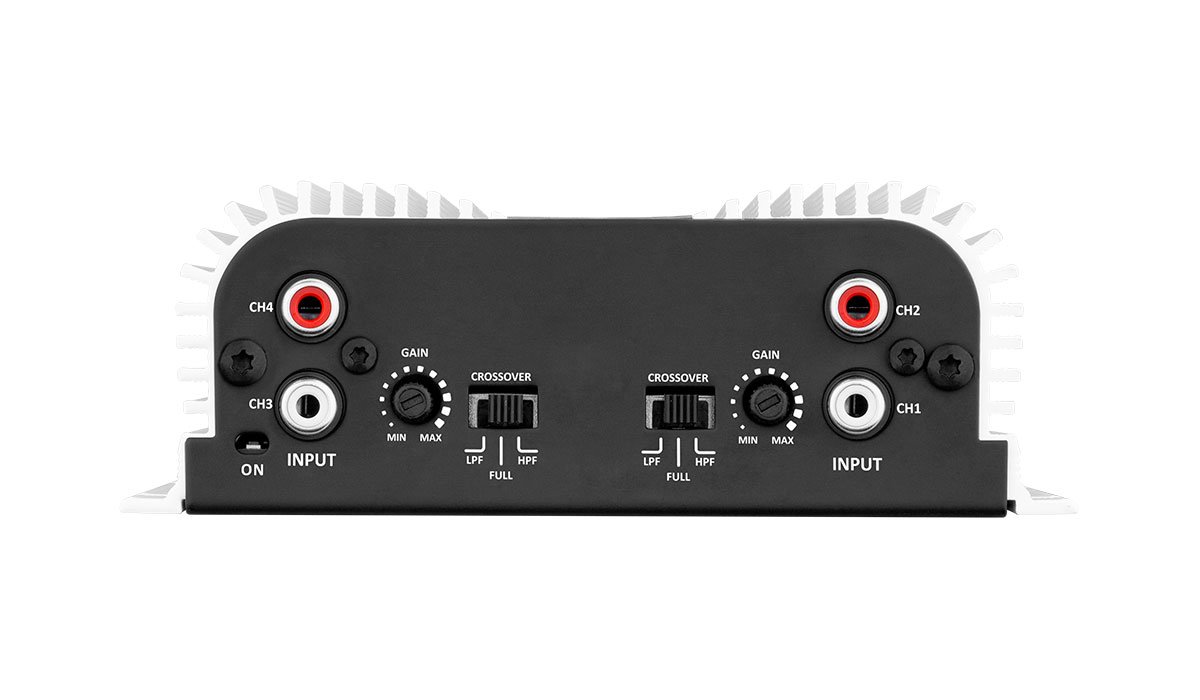

O manual do Taramps TS 400X4 explica bem: o controle LEVEL/GAIN “ajusta a sensibilidade de entrada do amplificador” para casar com o nível de saída do rádio. Na ficha, a sensibilidade com o level em 100% é de 200 mV, ou seja, com o botão todo aberto bastam 0,2 V de sinal para o módulo chegar à potência máxima. Um rádio como o Pioneer MVH-S235BT, com saída pré-amplificada declarada de 2 V, manda até dez vezes mais que isso. Com o ganho no máximo, o módulo passa a ceifar (clipar) logo no meio do curso do volume.
A Pioneer diz o mesmo no manual do amplificador GM-D9500F: subir o ganho além do ponto certo “simplesmente aumenta a distorção, com pouco aumento de potência”. O sinal ceifado chega ao alto-falante achatado, perto de uma onda quadrada. Isso aumenta a potência média que o alto-falante recebe e joga energia extra nas frequências altas, onde o tweeter é o elo mais frágil. Ganho alto também sobe o chiado de fundo. A Rockford Fosgate escreve no manual do Prime R500-4 que a melhor relação sinal-ruído e a maior faixa dinâmica aparecem com o ganho no mínimo.
O que você precisa
- Multímetro digital com escala de tensão AC, de preferência True RMS. Confira no manual a resposta de frequência da escala ACV: modelos de entrada costumam medir com precisão só numa faixa estreita, então tons graves (40 a 60 Hz) são os mais seguros.
- Arquivo de tom senoidal gravado a 0 dB (nível máximo sem clipar). No Audacity, em Gerar > Tom, escolha senoidal, amplitude 1,0, 30 segundos, e exporte em WAV ou FLAC para o pendrive. Não use tons de -10 dB ou -20 dB: com eles o ganho termina alto demais.
- Ficha técnica do módulo e dos alto-falantes: potência RMS por canal na impedância real da sua ligação, e potência RMS (não a de pico) dos alto-falantes.
A conta: tensão-alvo = √(potência × impedância)
Pela lei de Ohm, P = V²/R, então a tensão AC na saída que corresponde a uma potência é V = √(P × R). Use sempre o menor valor entre a potência RMS do canal do módulo e a potência RMS do alto-falante.
Exemplos com a ficha do TS 400X4, que declara potência com alimentação de 13,8 V:
- Canal em 4 ohms, 63 W RMS: √(63 × 4) ≈ 15,9 V.
- Canal em 2 ohms, 100 W RMS: √(100 × 2) ≈ 14,1 V.
- Dois canais em ponte (bridged) com 4 ohms, 200 W RMS: √(200 × 4) ≈ 28,3 V, medidos entre o + de um canal e o − do outro, como indica o diagrama do manual.
- Par de alto-falantes de 50 W RMS em 4 ohms ligado ao mesmo módulo: o limite passa a ser o alto-falante, √(50 × 4) ≈ 14,1 V.
Passo a passo
1. Prepare o rádio e o módulo
Desligue a equalização, o bass boost, o loudness e qualquer efeito do rádio. Balanço e fader no centro. No módulo, gire o ganho todo para o mínimo, que é o primeiro passo do manual da Rockford, e escolha o crossover que vai usar. Desconecte os alto-falantes das saídas do canal que vai medir. Assim você não toca um tom senoidal alto nos alto-falantes.
2. Escolha o tom certo para cada canal
Para subwoofer com o filtro passa-baixa (LPF) ligado, use 40 ou 50 Hz. Para canais de médios com o passa-alta (HPF) ligado, não use 50 Hz: no TS 400X4 o HPF corta abaixo de 90 Hz, e a leitura vai sair baixa demais. Use um tom acima do corte, como 400 Hz, se o seu multímetro mede bem nessa frequência. A outra saída é medir com a chave em FULL, ajustar e depois voltar para HPF.
3. Ajuste o volume do rádio
A Rockford orienta subir o volume da fonte até 7/8 do máximo, ou até o ponto em que a distorção ainda não aparece. Esse passa a ser o volume máximo de uso do sistema.
4. Meça e suba o ganho devagar
Com o tom tocando, coloque as pontas do multímetro (escala ACV) no + e no − da saída e gire o ganho aos poucos até a leitura chegar à tensão-alvo. Pare aí. Se a tensão passa do alvo com o ganho ainda no mínimo, o rádio tem sinal de sobra: baixe um pouco o volume de referência e anote esse novo limite. Repita em cada par de canais.
5. Reconecte e confira com música
Religue os alto-falantes, toque músicas que você conhece bem e suba até o volume de referência. Se ouvir aspereza ou o módulo entrar em proteção, recue o ganho um pouco. Só depois disso volte a mexer na equalização, e com moderação: cada reforço de grave no rádio come a folga que você acabou de calibrar.
Limites do método e erros comuns
O multímetro não mostra a forma de onda. A conta parte do princípio de que o módulo entrega a potência declarada na tensão do seu carro, e a ficha da Taramps é medida em 13,8 V. Com o motor desligado e a bateria abaixo disso, o módulo pode ceifar antes da tensão-alvo. Por isso vale medir com o motor ligado, em local ventilado, e tratar o número como teto, não como meta obrigatória. Quem tem acesso a um osciloscópio vê a clipagem diretamente e faz um ajuste mais preciso. Em módulos com mais de um canal, a fiação de alimentação também pesa: bitola e fusível seguem a tabela do fabricante, assunto do nosso guia para escolher módulo amplificador.
- Calibrar com Bluetooth e EQ ligados e depois trocar de fonte. Cada fonte tem nível diferente, então refaça o ajuste se mudar de rádio.
- Usar potência de pico do alto-falante ou do módulo na conta.
- Tratar o LED de proteção como indicador de ganho: quando ele acende, o problema já aconteceu.
Se você ainda está montando o sistema do zero, comece pelo nosso guia de som automotivo para iniciantes.
