Um zumbido grave que aparece assim que você liga o amplificador, mesmo com a música pausada, quase nunca é defeito do aparelho. Na grande maioria das vezes é um loop de terra: dois equipamentos ligados entre si pelo cabo de áudio e, ao mesmo tempo, aterrados por outro caminho. Dá para achar o culpado com método e, quase sempre, resolver gastando pouco. Só não vale a gambiarra mais popular: arrancar o pino terra da tomada.
Zumbido, chiado ou ruído digital? Identifique antes de mexer
Zumbido de rede (60 Hz e harmônicos)
A rede elétrica brasileira opera em 60 Hz. O loop de terra produz um “hmmm” grave nessa frequência, às vezes acompanhado de um “bzzz” mais áspero, rico em harmônicos como 120 Hz e 180 Hz, típicos de fontes retificadas. Ele é constante, não depende da música e costuma mudar ou sumir quando você desconecta um cabo específico.
Chiado (hiss)
O chiado é um “shhh” agudo, de banda larga, que cresce com o ganho. Não é loop de terra: é ruído de fundo do próprio circuito, geralmente agravado por estrutura de ganho ruim, como volume digital muito baixo no PC e amplificador no máximo. A correção é inverter: mais nível na fonte, menos ganho no amplificador. Em fones sensíveis, um DAC ou amplificador com menos ruído de fundo pode ser a única saída; veja como escolher um DAC externo.
Ruído digital de USB e PC
Chiados, “grilos” e estalos que variam quando você mexe o mouse, rola uma página ou o jogo exige mais da placa de vídeo indicam ruído vindo do computador pela terra do cabo USB ou da saída analógica da placa-mãe.
Diagnóstico por eliminação
A RaneNote 110, Sound System Interconnection, nota técnica da fabricante Rane, explica o mecanismo: o loop se forma quando as terras de dois aparelhos se unem pelo cabo de sinal e também em outro ponto, e o zumbido aparece quando a corrente resultante passa pela terra de sinal do equipamento. Por isso o método é desligar conexões até o ruído sumir:
- Abaixe o volume e ligue só o amplificador (ou as caixas ativas), sem nenhum cabo de entrada. Se já houver zumbido, o problema é interno ou de alimentação.
- Reconecte as fontes uma a uma. O zumbido que volta com um cabo específico aponta o loop.
- Antena ou TV a cabo coaxial: é a causa clássica em home theater. A malha do cabo coaxial vem aterrada em outro ponto do prédio ou da rua. Desconecte o coaxial do decodificador ou da TV e escute.
- PC com caixa ativa: teste com o computador desligado da tomada (num notebook, na bateria). Se o zumbido sumir, o loop passa pela fonte do PC ou pelo carregador.
- Notebook carregando: é comum o ruído aparecer só com o carregador conectado.
Soluções, da mais simples à mais específica
Mesma régua, mesma tomada
Ligue todos os aparelhos do sistema na mesma tomada, por uma única régua de boa qualidade, em vez de espalhá-los por tomadas de circuitos diferentes. Evite encadear réguas.
Conexões balanceadas

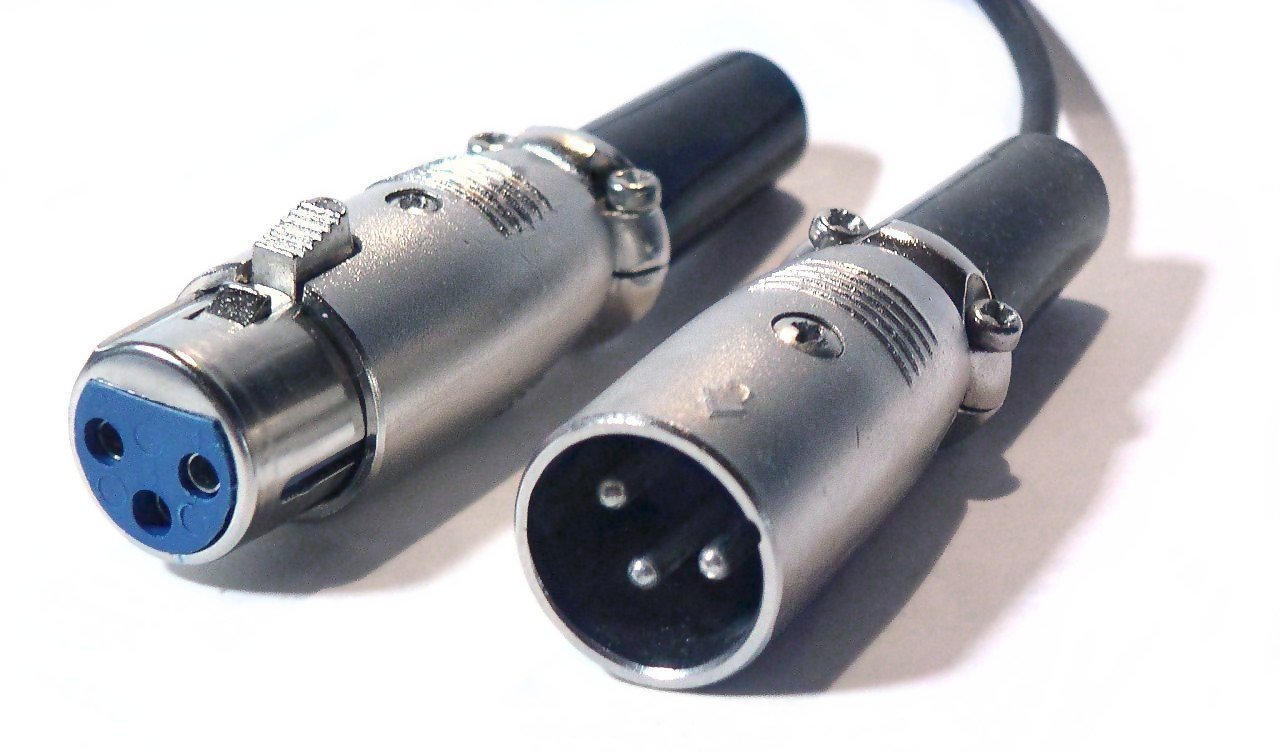

Entre interface de áudio, mesa e monitores de estúdio, use cabos balanceados (XLR ou P10 TRS) sempre que os dois lados aceitarem. A RaneNote 110 é direta: “use conexões balanceadas sempre que possível”.
Conexão óptica
Entre TV, DAC e receiver, o cabo óptico (Toslink) não conduz eletricidade e, portanto, quebra o loop por construção.
Isolador de terra para P2 e RCA
Os isoladores de loop de terra para P2 ou RCA usam pequenos transformadores que passam o sinal sem conectar as terras. A nota da Rane descreve o isolamento por transformador como a forma mais rápida e silenciosa de ligar equipamentos balanceados a desbalanceados. Modelos baratos podem perder um pouco de grave; use-os como solução pontual, entre PC e caixa ativa, por exemplo.
Isolador USB
Isoladores USB baseados no chip ADuM3160 separam eletricamente PC e DAC, mas operam apenas em Full Speed (12 Mbit/s). Muitos DACs e interfaces modernos funcionam em High Speed (480 Mbit/s) e não funcionam através deles; o próprio anúncio do modelo listado abaixo alerta para essa limitação. Confira a velocidade USB do seu aparelho antes de comprar.
Isolador de coaxial de antena
Se o diagnóstico apontou a TV a cabo ou a antena, um isolador coaxial de 75 ohms instalado entre o cabo da parede e o decodificador ou a TV interrompe a ligação da malha.
DI box com ground lift
Em palco e estúdio, um direct box passivo com chave de ground lift converte uma saída desbalanceada (instrumento, notebook, teclado) em linha balanceada XLR e permite desligar a terra do lado do sinal. A própria Rane pondera que a chave de ground lift resolve menos casos do que se imagina; teste com ela nas duas posições.
Nunca remova, corte ou anule o pino terra da tomada nem use adaptador que o elimine.
Alerta de segurança do Guia do Áudio
Alerta de segurança: o pino terra fica
O pino terra do plugue padrão brasileiro (ABNT NBR 14136) e o condutor de proteção previsto nas instalações de baixa tensão (ABNT NBR 5410) existem para desviar a corrente de uma falha antes que ela passe pelo seu corpo. Tirá-lo pode até silenciar o zumbido, mas transforma a carcaça metálica do amplificador num risco de choque. A RaneNote 110 lembra que as normas de segurança exigem que todo o aterramento original de fábrica seja mantido. Todas as soluções acima atuam no caminho do sinal, nunca na proteção elétrica. Se a instalação não tem terra ou o ruído persiste em tudo, chame um eletricista.
Para montar o sistema de mesa sem esses problemas desde o início, veja também nossa seleção de DACs de mesa para caixas ativas e amplificador.
