Caixas de som com polaridade invertida: como checar os fios + e – no estéreo e no home theater

Grave magro, voz que não fica no centro, palco sonoro “espalhado” sem foco: antes de culpar a sala, o amplificador ou as próprias caixas, vale conferir algo bem mais banal — se o fio positivo de uma das caixas não foi parar no borne negativo. Polaridade invertida é um dos erros de instalação mais comuns em sistemas com caixas passivas, e também um dos mais fáceis de corrigir. Este guia mostra como identificar, testar e resolver, sem ferramenta cara.

Polaridade ou fase? O nome certo do problema

No dia a dia todo mundo diz “caixa fora de fase”, mas o que acontece quase sempre é inversão de polaridade: o sinal chega com o sinal elétrico trocado (+ no lugar de –), e o cone se move para dentro quando deveria se mover para fora. O glossário técnico da Rane, reproduzido no wiki do ControlBooth (fonte secundária), reforça a distinção: polaridade diz respeito à referência do sinal; fase envolve deslocamento no tempo, que varia com a frequência. Na prática, o efeito de uma caixa com polaridade invertida em relação à outra é o que os manuais descrevem.

O manual da JBL L100 Classic é direto: a caixa foi projetada para que uma tensão positiva no borne “+” (vermelho) mova os falantes para fora, e inverter a ligação causa “imagem estéreo pobre e grave reduzido”. Isso acontece porque, nas frequências baixas, as duas caixas tocam praticamente o mesmo sinal; se uma empurra o ar enquanto a outra puxa, parte do grave se cancela no ponto de escuta.

Passo 1: confira bornes e cabo antes de qualquer teste

Desligue o amplificador ou receiver antes de mexer nas conexões. Depois verifique, caixa por caixa:

Bornes: no amplificador e nas caixas, vermelho é “+” e preto é “–” na convenção usada por fabricantes como JBL. Algumas caixas usam bornes dourados sem cor e trazem só a marcação gravada.
Cabo: um dos condutores costuma ter listra, friso, impressão ou cor diferente. Segundo a JBL, o lado com friso ou outra marcação normalmente é considerado o positivo — mas o que importa é a consistência: o mesmo condutor deve ir ao “+” nas duas pontas e nas duas caixas. Cabos bicolores como o polarizado da Tiaflex (vermelho com listra preta, segundo o fabricante) facilitam essa conferência.
Bi-wiring e jumpers: caixas com dois pares de bornes (agudo/grave) usam pontes metálicas entre eles. Se você retirou os jumpers para fazer bi-wiring, confira as quatro ligações; uma inversão em apenas uma das vias também altera a soma entre woofer e tweeter.

Se você usa plugs banana, verifique se o plug vermelho foi montado no condutor marcado — erros na montagem do conector são uma causa frequente de inversão “invisível”.

Passo 2: o teste de ouvido em mono

Quando o cabo não tem marcação legível, o teste mais simples é auditivo. A Snap One descreve o procedimento em seu guia de instalação de amplificadores:

Sente na posição normal de escuta e coloque o sistema em mono (botão Mono no amplificador, ou ajuste de áudio mono no celular/computador).
Toque uma música com voz e grave constantes. Com polaridade correta, a voz deve aparecer como um ponto firme no centro e o grave deve soar cheio.
Desligue o amplificador, inverta os fios de uma das caixas e repita no mesmo volume.
A ligação correta é a que entrega o grave mais forte e a voz mais centrada e nítida.

Em mono a diferença costuma ser fácil de perceber: com uma caixa invertida, a voz tende a parecer difusa, “dentro da cabeça” ou sem lugar definido.

O teste da pilha: útil, mas com cuidado

Outro método conhecido é desconectar a caixa do amplificador e encostar por um instante uma pilha AA de 1,5 V nos bornes da caixa: se o cone do woofer avança, o terminal ligado ao polo positivo da pilha é o “+”. Ele serve para cabos sem marcação em instalações longas (embutidos, por exemplo). Leitores da revista Nuts & Volts, num fórum técnico (fonte secundária), lembram que o método só vale para falantes de cone, não para ribbons ou tweeters delicados. Nunca use com o amplificador ligado à caixa, não use baterias maiores e mantenha o contato rápido. Multímetro no modo de resistência não indica polaridade, só continuidade.

Passo 3: deixe o receiver ou o REW confirmar

Receivers de home theater com calibração automática costumam detectar inversões. Nos manuais da Denon, a tabela de erros do Audyssey inclui mensagens como “Front R : Phase”, que indicam caixa “conectada com a polaridade invertida”. O próprio manual faz uma ressalva importante: para algumas caixas, o aviso pode aparecer mesmo com a ligação correta; se você conferiu fios e bornes, pode escolher “Ignore”.

Quem já tem microfone de medição pode usar o REW: meça cada caixa separadamente, com a mesma cadeia de microfone e interface, e compare o sentido do pico inicial da resposta ao impulso. Microfones e interfaces podem inverter o sinal por conta própria, então o que vale é a comparação entre as caixas: elas devem apontar para o mesmo lado. O passo a passo de medição está no nosso guia como medir a acústica da sala com REW e UMIK-1.

E o subwoofer?

O controle de fase do subwoofer (0°/180° ou contínuo) é outro assunto: ele compensa diferenças de distância e de filtro entre sub e caixas na região do crossover, e o ajuste certo depende da posição na sala. Corrija primeiro a polaridade das caixas principais e só depois ajuste o sub, seguindo nosso guia de regulagem de subwoofer com crossover em 80 Hz.

Checklist rápido

Amplificador desligado antes de mexer nos fios.
Mesmo condutor marcado no “+” do amplificador e no “+” de cada caixa.
Jumpers no lugar (ou bi-wiring conferido nas quatro ligações).
Teste em mono: grave cheio e voz centrada.
Se houver aviso de fase na calibração automática, confira a ligação antes de ignorar.

Com a polaridade resolvida, aí sim vale partir para o posicionamento fino das caixas.

Onde comprar

Cabo polarizado bicolor Tiaflex 2 x 2,5 mm² — Buscar cabo polarizado Tiaflex no Mercado Livre
Plugs banana Fosi Audio (2 pares) — Buscar plug banana Fosi Audio no Mercado Livre
miniDSP UMIK-1 (microfone de medição USB) — Ver na Amazon · Buscar miniDSP UMIK-1 no Mercado Livre

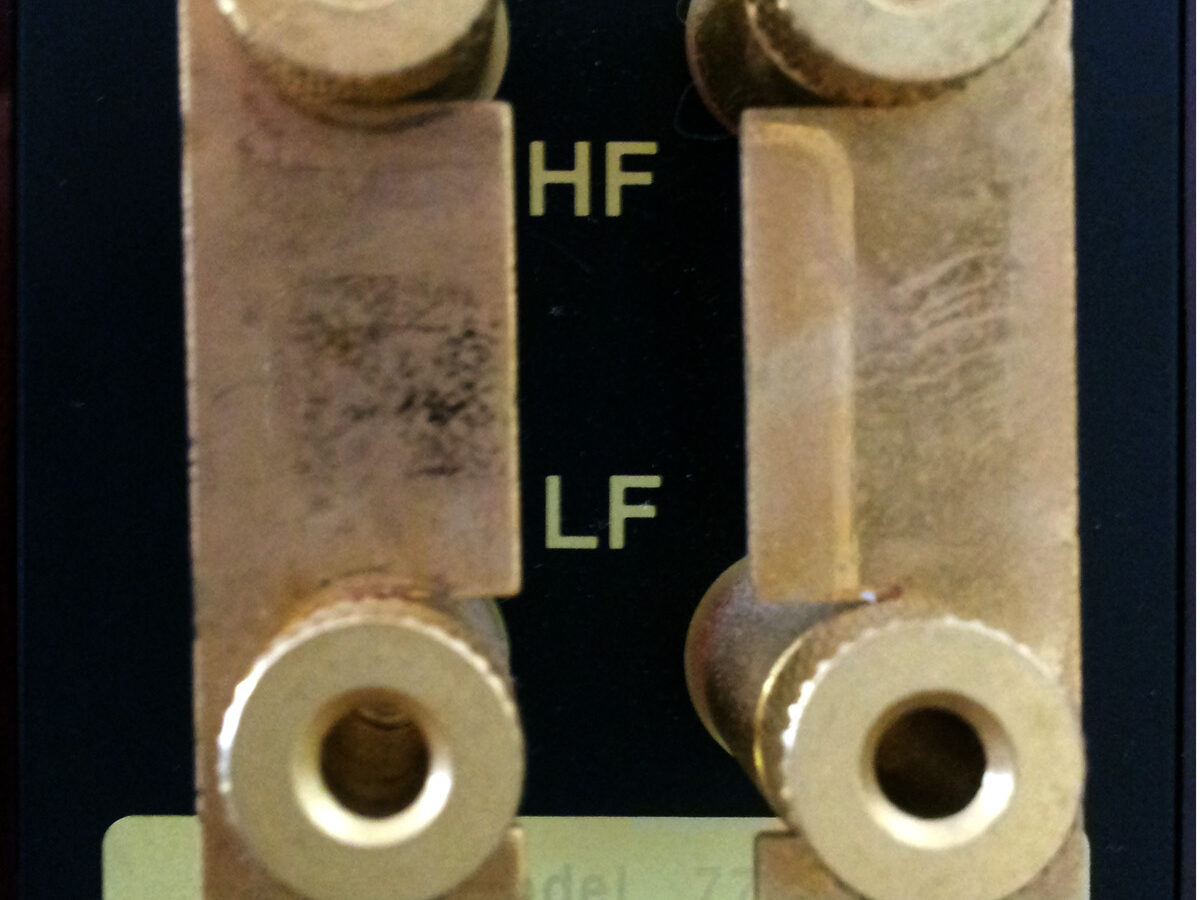

Foto de destaque: bornes de uma caixa Quad 11L, por Jacques (Cape Town, África do Sul), via Wikimedia Commons, licença CC BY 2.0.
